Ограничение доступа Китая к современному передовому оборудованию для выпуска микросхем вынуждает разработчиков из Поднебесной искать доступные альтернативы. Одной из них обещает стать нанопечать или NIL (Nanoimprint Lithography). Это сложная в реализации технология, предполагающая использование высокоточных штампов. Но даже здесь китайцы смогли удивить, предложив метод, способствующий повышению точности печати и экономии материалов.

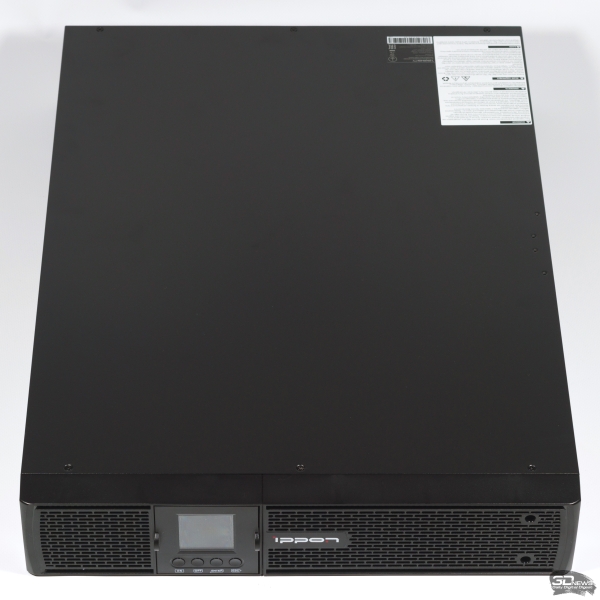

Обзор стоечного ИБП Ippon Innova RTB 3000
Сенатор США потребовал разъяснений по связям главы Intel с китайским бизнесом
Ещё одна миссия NASA под угрозой срыва — потеряна связь с зондом для изучения полярных щелей Земли
Импринтная литография — метод прямого механического переноса наноструктур на подложку с помощью твёрдого штампа. В отличие от оптической литографии, здесь изображение схемы для травления формируется за счёт давления. Подобные решения уже довольно давно предлагают Canon и Nanonex, но они остаются нишевыми и применяются при производстве фотоники, MEMS и биомедицинских чипов. Для массового выпуска чипов с нормами 3-5 нм технология пока не годится. Тем не менее, китайская разработка в условиях санкций способна стать полезным инструментом для китайской полупроводниковой промышленности.
Китайская компания Pulin Technology изготовила и испытала импринтную установку (степпер) для производства микросхем методом пошагового нанесения отпечатка шаблона (step-and-repeat). Другими словами, данная установка наносит отпечаток по частям, а не целиком. Кроме того, китайская машина предполагает капельное нанесение фоторезиста, что позволяет экономить материал при производстве.
Возможности инструмента серии PL-SR во многом повторяют характеристики NIL-оборудования компании Canon образца 2023 года — нанопечатной установки FPA-1200NZ2C. Одна из последних её реализаций была поставлена в 2024 году в США — в Техасский институт электроники (TIE). Инструмент позволяет печатать штампами с технологическими нормами масштаба 10 нм.
Нанесение методом штамповки рисунка с нормами 10 и менее нанометров на фоточувствительный слой резиста на кристалле технологически ничуть не проще, чем EUV-литография. Правда, специфика трудностей здесь иная: необходимы высочайшая сохранность и чистота формы в процессе использования. Зато для штамповки микросхем не нужен мощный источник лазерного излучения и невероятно сложная оптика, которая для EUV-диапазона требует зеркал вместо линз, что значительно усложняет процесс.
К сожалению, подробностей о новой машине не много. Известно лишь, что оборудование способно обрабатывать 12-дюймовые (300-мм) пластины, что было продемонстрировано на примере изготовления опытных чипов памяти, кремниевой фотоники и микродисплеев.
Покупателем первой импринтной установки PuLin PL-SR стала китайская фабрика по производству полупроводников — литограф прошёл все необходимые испытания и готов к работе над выпуском серийных чипов на 300-мм пластинах.
