Во время анонса игровой консоли Switch 2 компания не стала раскрывать её полные характеристики. Однако из неофициальных источников стало известно, что устройство основано на чипе Nvidia Tegra T239 с графикой на архитектуре Ampere. Теперь же появилось больше подробностей об этой аппаратной платформе, что позволило провести предварительную оценку производительности грядущей консоли.

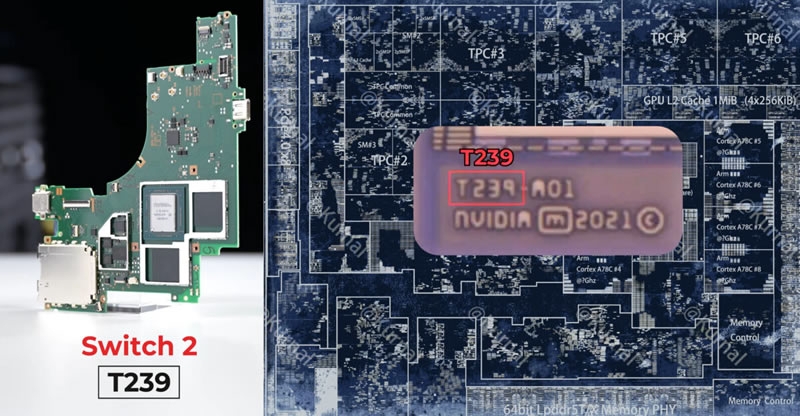

Китайские энтузиасты Kurnarl и Geekerwan смогли приобрести инженерный образец материнской платы с установленной на ней аппаратной платформой Nvidia Tegra T239. Как сообщает VideoCardz, плата была куплена на вторичном рынке за 1000 юаней (около $138), где нередко можно встретить версии ещё не выпущенных компонентов от AMD и Intel.
Плата оказалась нерабочей — она включается, но не выводит изображение. Предположительно, это бракованный образец, предназначенный для утилизации, который по каким-то причинам не был уничтожен. Тем не менее, этого оказалось достаточно для детального анализа. Чип был произведён в 2024 году, а сама плата оснащена двумя чипами памяти Hynix LPDDR5 по 6 Гбайт с 128-битной шиной и скоростью 8533 МТ/с.
Изучение кристалла подтвердило, что SoC содержит восемь ядер ARM Cortex-A78C, 4 Мбайт кеша L2 и графический процессор Ampere с 1536 ядрами CUDA. Площадь чипа составляет 207 мм², что вдвое больше, чем у Tegra X1 в оригинальной Switch. По структуре новинка близка к чипу GA107 от Nvidia, но без некоторых компонентов.
Geekerwan провёл симуляцию производительности, используя видеокарту RTX 2050, построенную на той же архитектуре. Хотя точные рабочие частоты нового чипа пока неизвестны, моделирование показало, что в режиме подключения к док-станции Switch 2 может достигать уровня производительности GeForce GTX 1050 Ti с поддержкой DLSS, а в портативном режиме — уровня GTX 750 Ti.
